Diseño de Vibrocompactación en Suelos Salinos del Norte: Criterios para Alto Hospicio

Uno de los errores más frecuentes que vemos en Alto Hospicio es asumir que una compactación superficial resuelve el comportamiento de rellenos profundos o depósitos aluviales sueltos. El perfil típico de la quebrada y la terraza costera, combinado con la alta salinidad del suelo, genera un escenario donde una densificación inadecuada deriva en colapsos diferidos apenas llegan las primeras humedades. El diseño de vibrocompactación que aplicamos busca precisamente anticiparse a esa patología: antes de movilizar el vibrador de aguja realizamos un reconocimiento geotécnico detallado, que suele incluir un ensayo SPT para mapear la compacidad relativa inicial y, cuando el perfil lo exige, complementamos con un ensayo CPT que nos da la continuidad estratigráfica que un golpeo aislado no captura. Así dimensionamos la malla de puntos y la energía necesaria para alcanzar una densidad homogénea incluso en lentes salinos, donde la vibrocompactación enfrenta condiciones de fricción interna variables.

Un espaciamiento mal calculado en suelos con costras salinas puede dejar zonas sin densificar, generando asentamientos diferenciales que aparecen recién al año de construida la estructura.

Metodología y alcance

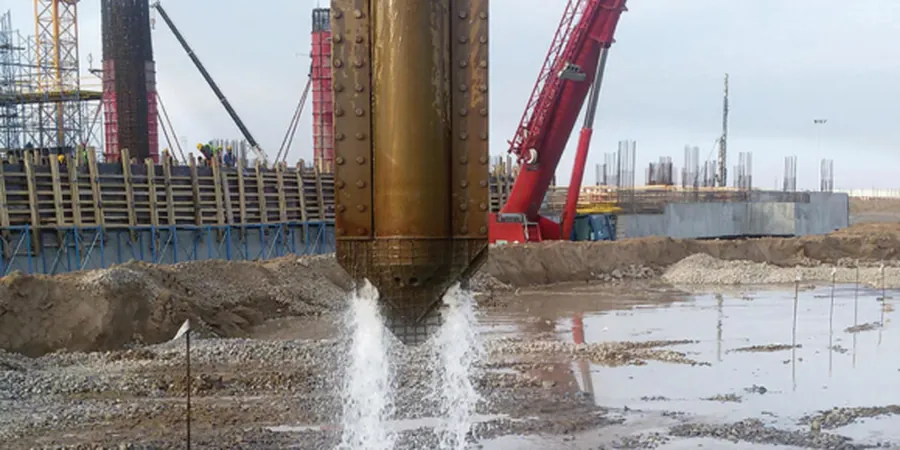

Alto Hospicio se emplaza sobre los 600 metros de altitud, en una terraza que desciende abruptamente hacia Iquique, con una población que ya supera los 130.000 habitantes y una expansión urbana que ha presionado la ocupación de terrenos antes descartados por su baja compacidad. Lo que más repetimos en obra es que la vibrocompactación no es simplemente hincar un vibrador; requiere un diseño que considere la granulometría real del depósito. La técnica consiste en introducir un vibrador de potencia considerable —generalmente entre 130 y 180 kW— que, mediante vibración y saturación controlada, reordena las partículas granulares eliminando los vacíos. En nuestra experiencia, el éxito en esta zona depende de definir correctamente el espaciamiento triangular y el tiempo de permanencia por punto, parámetros que ajustamos tras analizar la granulometría del material extraído y los límites de Atterberg de las fracciones finas salinas, las cuales pueden alterar la permeabilidad local durante la ejecución.

Consideraciones locales

En Alto Hospicio, muchas veces vemos que el principal riesgo no es la falta de potencia del equipo, sino la presencia de lentes de sales precipitadas —cloruros y sulfatos— que cementan temporalmente el esqueleto granular. Durante la vibrocompactación, esa cementación se rompe abruptamente y el suelo puede licuar localmente dentro del bulbo de influencia si no se maneja el caudal de agua y la velocidad de ascenso del vibrador. Otro factor crítico que enfrentamos es la proximidad a viviendas existentes: una energía de compactación excesiva sin monitoreo de vibraciones puede generar fisuras en construcciones vecinas. Por eso nuestro diseño incluye un plan de monitoreo con sismógrafos en las estructuras aledañas y una zonificación previa del terreno mediante resistividad eléctrica para mapear la distribución de sales y evitar sorpresas durante la ejecución, garantizando que el mejoramiento del suelo sea efectivo y seguro para el entorno.

Parámetros técnicos

Parámetro	Valor típico
Diámetro de influencia típico	2.5 a 3.5 m en arenas limpias
Malla de trabajo recomendada	Triangular, 2.0 x 2.5 m a 3.0 x 3.5 m
Profundidad máxima efectiva	Hasta 30 m (dependiendo del equipo)
Grado de compactación objetivo	> 70% Densi. Relativa (NCh 1726)
Frecuencia del vibrador	30 a 50 Hz según granulometría
Control de calidad en obra	Post-compactación con CPT cada 150 m²
Consumo de agua estimado	200 a 600 L por metro lineal tratado

Servicios técnicos asociados

Exploración geotécnica previa

Ejecución de calicatas y sondajes con ensayos SPT/CPT para determinar la compacidad natural del depósito y la profundidad del estrato a mejorar.

Diseño de malla de compactación

Definición del espaciamiento, energía, frecuencia y secuencia de vibrado en función de la granulometría y el contenido de sales del suelo hospiciano.

Mejoramiento con vibrocompactación

Ejecución del tratamiento de densificación con equipos de alto torque, control de asentamiento en superficie y registro digital de parámetros operativos.

Control de calidad post-densificación

Verificación de la densidad relativa alcanzada mediante nuevos ensayos CPT y medición de asentamientos residuales para firmar la conformidad del terreno tratado.

Normativa aplicable

NCh 1726:2017 – Mecánica de suelos – Determinación de la densidad relativa, ASTM D1586-18 – Standard Test Method for Standard Penetration Test (SPT), ASTM D5778-20 – Standard Test Method for Electronic Friction Cone and Piezocone Penetration Testing, NCh 2369.Of2003 – Diseño sísmico de estructuras e instalaciones industriales, NCh 433.Of1996 Mod. 2012 – Diseño sísmico de edificios

Preguntas frecuentes

¿Qué costo tiene un diseño de vibrocompactación para un sitio en Alto Hospicio?

El rango de inversión para el diseño de vibrocompactación en Alto Hospicio varía entre $629.000 y $2.314.000, dependiendo de la superficie a tratar, la profundidad del estrato suelto y la complejidad del perfil salino. Este monto incluye la campaña de exploración geotécnica, el diseño de la malla, la memoria de cálculo y el plan de control de calidad.

¿Hasta qué profundidad es efectiva la vibrocompactación en los suelos de la Pampa del Tamarugal?

En los depósitos aluviales de la zona de Alto Hospicio, la vibrocompactación es efectiva hasta profundidades de 25 a 30 metros, siempre que el material sea predominantemente granular. La presencia de costras salinas cementadas no limita la profundidad, pero exige un ajuste en la energía y en el caudal de agua para evitar atascos del vibrador.

¿Cómo afectan las sales del suelo de Alto Hospicio al proceso de vibrocompactación?

Las sales, principalmente cloruros y sulfatos, actúan como un cementante débil que puede dar una falsa sensación de compacidad. Durante la vibración, esta estructura salina se destruye y el suelo se reacomoda, por lo que es indispensable un diseño que contemple un tiempo de permanencia adicional en esos lentes y un control estricto de la humedad para homogeneizar el tratamiento.
