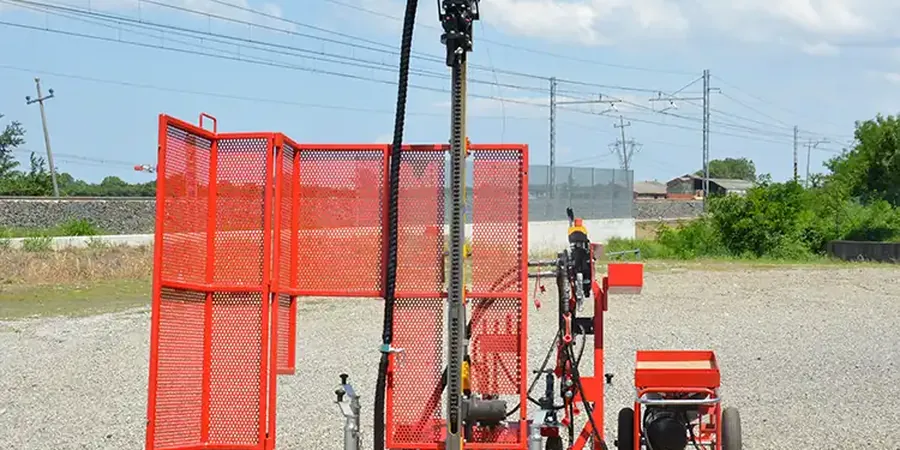

Aplicar la NCh 433.Of1996 Mod.2009 en Alto Hospicio exige ir más allá del zonificación sísmica tipo 3 que aparece en la tabla. La realidad geotécnica de esta comuna, encaramada a casi 600 metros sobre el nivel del mar en plena Pampa del Tamarugal, combina costras salinas superficiales con depósitos aluviales heterogéneos que heredan la erosión de la Cordillera de la Costa. El ensayo SPT se convierte acá en la primera línea de verificación in situ: extraemos muestras alteradas cada metro y registramos el número de golpes N60 para correlacionarlo directamente con la densidad relativa y el ángulo de fricción del material granular. En nuestra experiencia, sin este dato es imposible dimensionar correctamente la capacidad de soporte de un suelo que en superficie parece roca pero a dos metros se convierte en arena limosa suelta. Cuando el perfil muestra capas con N inferiores a 15 a poca profundidad, la microzonificación genérica de la norma no basta y hay que ajustar el espectro de diseño con mediciones reales de velocidad de onda, algo que complementamos con estudios de MASW y refracción sísmica para afinar la clasificación de sitio.
En Alto Hospicio un N60 puede variar de 8 a 50 en menos de tres metros: ignorar esa transición es condenar la cimentación al asentamiento diferencial.
Preguntas frecuentes
¿Cuánto cuesta un ensayo SPT en Alto Hospicio y qué incluye el presupuesto?
El costo de un sondeo SPT en Alto Hospicio varía entre $291.000 y $321.000 para una profundidad de referencia de 8 a 10 metros. El presupuesto incluye la movilización del equipo de penetración a la meseta, la perforación continua con registro cada metro, la ejecución del ensayo según ASTM D1586-18, el informe con el perfil N60 corregido y la clasificación de sitio según NCh 433. Si la campaña requiere varios sondeos, el precio unitario baja; también podemos incorporar ensayos de laboratorio sobre las muestras recuperadas.
¿Qué diferencia hay entre el N del SPT y el N60 que aparece en los informes?
El N de campo es el número de golpes bruto que leemos en la boca del pozo durante el ensayo. El N60 es ese mismo valor corregido por la eficiencia energética del martinete (ERi), que en equipos modernos ronda el 60% de la energía teórica de referencia. Además aplicamos correcciones por diámetro de perforación, longitud del varillaje y presión de sobrecarga. En los suelos cementados con sales de Alto Hospicio, esta corrección es clave porque el N bruto puede engañar: las costras de yeso dan valores altos que no reflejan la resistencia del material blando subyacente.
¿Qué norma chilena regula el ensayo SPT y cómo se vincula con el diseño sísmico en Alto Hospicio?
La ejecución se rige por la NCh 3361, que adopta la metodología ASTM D1586, y los resultados se integran en el estudio de mecánica de suelos que exige la NCh 1508. Para el diseño sísmico, la NCh 433 clasifica el suelo de fundación en categorías A a E según la velocidad de onda de corte promedio en los 30 metros superiores (Vs30); como en Alto Hospicio rara vez perforamos 30 m con SPT, correlacionamos el N60 con Vs mediante ecuaciones calibradas para suelos granulares del norte de Chile. Así determinamos si el sitio es tipo C, D o E, y definimos el espectro de aceleraciones que debe soportar la estructura.
