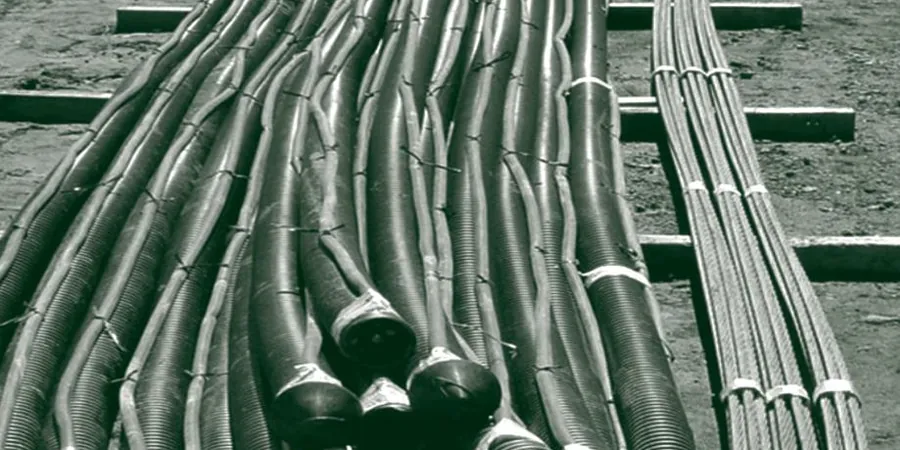

Anclajes Activos y Pasivos en Alto Hospicio: Diseño con el Terreno Real

En Alto Hospicio, la combinación de suelos salinos con pendientes pronunciadas hacia la quebrada de Tarapacá exige soluciones de contención que no admiten atajos de cálculo. El diseño de anclajes activos y pasivos parte de reconocer que aquí la costra superficial dura esconde estratos menos competentes apenas unos metros abajo. Para proyectos de edificación sobre laderas o excavaciones junto a la Ruta A-16, el equipo técnico evalúa cargas de tracción admisibles mediante ensayos de arrancamiento, correlacionando la capacidad del bulbo con la litología real encontrada en cada frente. Los anclajes activos trabajan pretensados contra la estructura, mientras los pasivos se movilizan solo si hay deformación; decidir cuál conviene depende de la tolerancia al movimiento de la obra y del comportamiento diferido que imponen las sales del suelo local.

Un bulbo de anclaje mal dimensionado en suelo salino pierde adherencia por lixiviación antes del primer año de servicio.

Metodología y alcance

Un error recurrente en obras de la zona es tratar la pampa como un macizo homogéneo y aplicar longitudes de bulbo estándar. La experiencia en Alto Hospicio indica que los niveles de cementación por sales pueden variar en menos de diez metros, generando zonas de baja adherencia que anulan la fricción supuesta en gabinete. Por eso el diseño de anclajes activos y pasivos que realizamos incluye siempre la verificación de la lechada de inyección con agua del sector, chequeando su compatibilidad química para evitar reacciones expansivas diferidas. La metodología se apoya en sondeos SPT para definir la columna estratigráfica hasta la profundidad del bulbo de anclaje, y cuando el perfil salino lo exige complementamos con límites de Atterberg para descartar arcillas de alta plasticidad que comprometan la transmisión de carga al terreno.

Consideraciones locales

El equipo de perforación que se utiliza en Alto Hospicio debe lidiar con una costra superficial que desgasta brocas tricónicas más rápido de lo previsto. En varios frentes de la meseta hemos visto que las vibraciones del martillo de fondo durante la ejecución del taladro para el anclaje desestabilizan taludes temporales si no se lleva un control de inclinación riguroso. El riesgo mayor aparece cuando el bulbo se inyecta en un estrato con cristales de sulfato visibles: la expansión posterior daña la lechada. Para mitigarlo, el diseño de anclajes activos y pasivos contempla ensayos de aptitud cada 30 anclajes, midiendo la relajación de carga a 7 y 28 días. En zonas próximas al borde de la quebrada, el monitoreo con celdas de carga permite ajustar la pretensión antes de que una deformación acumulada comprometa la estructura.

Parámetros técnicos

Parámetro	Valor típico
Carga de trabajo típica (activo)	150 - 600 kN por anclaje
Longitud de bulbo en suelo cementado	3 a 6 m según ensayo de arrancamiento
Diámetro de perforación	100 - 150 mm
Presión de inyección (IR)	0.3 - 1.0 MPa
Factor de seguridad a tracción (pasivo)	≥ 2.0 sobre carga última
Control de corrosión	Vaina anticorrosiva + doble protección en zona libre

Servicios técnicos asociados

Diseño de anclajes activos pretensados

Cálculo de carga de bloqueo, longitud libre y de bulbo para muros de contención o losas de fundación sometidas a subpresión. Incluye especificación de protección anticorrosiva clase I para ambientes agresivos.

Diseño de anclajes pasivos con barra y cable

Solución para estabilización de cortes en suelo, donde el movimiento necesario para activar el anclaje es admisible. Se verifica adherencia en tramos cementados con inyección repetitiva en suelos porosos.

Ensayos de arrancamiento y control de carga

Pruebas de aptitud y aceptación con gato hidráulico calibrado y registro digital de desplazamiento. Los resultados alimentan el diseño ejecutivo y permiten ajustar la longitud de bulbo antes de la producción masiva.

Preguntas frecuentes

¿Cuándo conviene un anclaje activo en vez de uno pasivo en Alto Hospicio?

Cuando la estructura no admite desplazamientos para desarrollar la carga de trabajo, como en muros de sótano junto a vías o edificaciones vecinas. El pretensado bloquea la deformación de inmediato. Si el talud tolera algunos milímetros de movimiento, un anclaje pasivo suele ser más económico.

¿Qué cuidados especiales requieren los anclajes en suelos con sales?

Se debe analizar la agresividad química del suelo y del agua de inyección. En Alto Hospicio especificamos vaina anticorrosiva corrugada en la zona libre y doble protección en la cabeza, además de cemento resistente a sulfatos (tipo HS) para el bulbo.

¿Cuál es el rango de inversión para el diseño de un sistema de anclajes?

El diseño de anclajes activos o pasivos, incluyendo memoria de cálculo, planos de detalle y especificaciones técnicas, se sitúa en un rango de $570.000 a $1.989.000 según la envergadura del proyecto y la cantidad de líneas de anclaje a diseñar.

¿Qué ensayos de campo se hacen para validar la capacidad del anclaje?

Se ejecutan ensayos de arrancamiento hasta 1.5 veces la carga de trabajo para anclajes activos y hasta 2.0 veces para pasivos. La lectura se toma con comparador centesimal y celda de carga electrónica, midiendo desplazamiento neto del bulbo.
