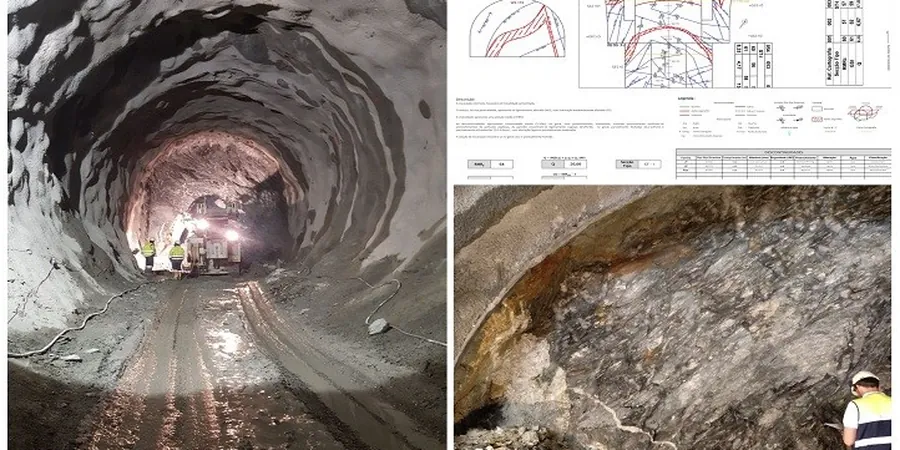

Análisis Geotécnico para Túneles en Suelo Blando en Alto Hospicio

El error más repetido que vemos en Alto Hospicio es tratar los suelos salinos de la pampa como si fueran competentes para una excavación subterránea. La costra superficial engaña: debajo aparecen limos y arenas con baja cohesión que colapsan en cuanto se superan los 4 metros de avance sin un sostenimiento calculado con datos reales. Hemos intervenido en proyectos donde el desconocimiento de la variabilidad estratigráfica obligó a rediseñar el túnel sobre la marcha, con sobrecostos que triplicaron lo presupuestado. Un ensayo CPT ejecutado en la quebrada de acceso al sector La Pampa permite obtener un perfil continuo de la resistencia de punta sin alterar la muestra, mientras que la microzonificación sísmica define los espectros de diseño que la NCh433 exige para estructuras enterradas en la Región de Tarapacá.

Un túnel en suelo blando sin un modelo constitutivo calibrado con ensayos locales es una apuesta contra la subsidencia diferencial en cada ciclo sísmico.

Metodología y alcance

La NCh2369.Of2003 y la NCh3171 establecen que toda excavación profunda en suelo blando debe contar con un modelo geotécnico que incorpore la degradación del módulo de corte ante cargas cíclicas, algo especialmente crítico en Alto Hospicio, donde los depósitos eólicos y las costras salinas del Cuaternario reaccionan de forma impredecible durante un evento sísmico. Nuestro laboratorio acreditado bajo ISO 17025 ejecuta triaxiales cíclicos y ensayos de colapso en muestras inalteradas tomadas con tubo Shelby, porque la estructura del suelo aquí no admite extrapolaciones de otras regiones. Para obra en los sectores de expansión urbana hacia el oriente, donde el nivel freático sube en años lluviosos, complementamos con permeabilidad in situ que alimenta el modelo de infiltración y el diseño del revestimiento impermeable. El análisis de estabilidad del frente se calibra con parámetros de resistencia al corte obtenidos de triaxiales consolidados no drenados, porque asumir un simple criterio de Mohr-Coulomb sin medir la succión matricial del suelo parcialmente saturado conduce a factores de seguridad ficticios.

Consideraciones locales

La paradoja geotécnica de Alto Hospicio está en la alternancia extrema entre la aridez casi absoluta —con menos de 1 mm de precipitación anual— y los eventos esporádicos del invierno altiplánico que saturan las quebradas en cuestión de horas. Esta dicotomía climática genera un perfil de suelo donde las costras salinas cementadas por halita se disuelven al contacto con el agua, provocando asentamientos súbitos en la clave del túnel que ningún modelo elástico lineal puede predecir. El riesgo de squeezing en los tramos más profundos se evalúa mediante ensayos de fluencia lenta, porque la relajación de tensiones en los limos lacustres subyacentes puede reducir la sección útil en más de 15 centímetros por mes si no se diseña una sobrexcavación adecuada. La proximidad al borde occidental de la Cordillera de la Costa, con fallas activas cuaternarias cartografiadas por el SERNAGEOMIN, añade un componente de deformación tectónica que debe integrarse en el análisis de la interacción suelo-revestimiento mediante elementos finitos.

Parámetros técnicos

Parámetro	Valor típico
Resistencia al corte no drenada (Su)	15 - 60 kPa en limos blandos
Módulo de deformación confinada (Es)	3 - 18 MPa según profundidad
Relación de vacíos crítica	0.65 - 0.95 en arenas eólicas
Potencial de colapso por humedecimiento	3% - 9% en costras salinas
Clasificación USCS predominante	ML, SM con intercalaciones de CL
Velocidad de onda de corte (Vs30)	180 - 350 m/s en depósitos pampinos

Servicios técnicos asociados

Caracterización geomecánica de suelo blando

Ejecutamos campañas de ensayos CPT, SPT y extracción de muestras inalteradas con tubo Shelby en los sectores de Alto Hospicio donde la estratigrafía muestra intercalaciones de arenas eólicas y limos salinos. Determinamos la resistencia al corte, el potencial de colapso y la curva de retención de humedad para alimentar modelos constitutivos avanzados como Hardening Soil o Cam-Clay Modificado.

Análisis de estabilidad del frente y convergencia

Modelamos la excavación secuencial del túnel mediante elementos finitos en 2D y 3D, evaluando la presión de confinamiento requerida en el frente, la longitud de pase sin soporte, y la convergencia esperada en la clave y hastiales. Incorporamos la degradación del módulo de corte ante cargas sísmicas según la NCh2369.

Diseño de sostenimiento y revestimiento definitivo

Calculamos el espesor de shotcrete reforzado con fibra, la densidad y longitud de pernos de anclaje, y el revestimiento definitivo de hormigón armado considerando la carga de suelo, la presión hidrostática eventual y la deformación sísmica impuesta por la NCh433.

Normativa aplicable

NCh2369.Of2003 - Diseño sísmico de estructuras e instalaciones industriales, NCh3171 - Diseño geotécnico de excavaciones subterráneas, ASTM D7181 - Ensayo triaxial cíclico para evaluación de licuefacción, ASTM D5333 - Medición del potencial de colapso en suelos, FHWA-NHI-05-039 - Manual de diseño de túneles en suelo

Preguntas frecuentes

¿Cuál es el costo estimado de un análisis geotécnico para túnel en suelo blando en Alto Hospicio?

Depende de la longitud del túnel y de la profundidad de investigación requerida. Para un tramo de 200 a 500 metros con campaña de CPT, extracción de Shelby y ensayos triaxiales cíclicos, el rango de inversión se sitúa entre $2.067.000 y $8.361.000. Un estudio más acotado con sondeos SPT y análisis simplificado parte desde el valor inferior, mientras que un modelo 3D completo con instrumentación de convergencia alcanza el superior.

¿Qué ensayos de laboratorio son imprescindibles para un túnel en suelo blando en esta zona?

Los imprescindibles son el triaxial consolidado no drenado con medición de presión de poros para obtener la resistencia al corte real, el ensayo de colapso en edómetro para cuantificar el asentamiento por humedecimiento de las costras salinas, y la granulometría por lavado para clasificar el suelo según USCS. Si el túnel se emplaza cerca del nivel freático, añadimos permeabilidad en cámara triaxial con contrapresión.

¿Cómo afecta la sismicidad de Alto Hospicio al diseño del túnel?

Alto Hospicio está en zona sísmica 3 según la NCh433, con aceleraciones efectivas que pueden superar 0.40g. Esto obliga a verificar la estabilidad del frente ante carga cíclica, la ovalización de la sección transversal por deformación angular, y la licuefacción de lentes de arena limpia que puedan existir dentro del macizo. Nuestro análisis incluye espectros de respuesta específicos del sitio obtenidos mediante MASW.

¿En cuánto tiempo se entregan los resultados del estudio geotécnico?

La campaña de terreno con CPT y extracción de muestras toma entre 5 y 8 días hábiles en Alto Hospicio, dependiendo de la accesibilidad al trazado. Los ensayos de laboratorio, en particular los triaxiales cíclicos que requieren saturación por contrapresión y consolidación, demandan entre 3 y 4 semanas adicionales. El informe geotécnico completo con memoria de cálculo y planos de sostenimiento se entrega en un plazo total de 6 a 8 semanas desde la orden de trabajo.
