La Pampa del Tamarugal, donde se asienta Alto Hospicio, esconde bajo su costra salina superficial depósitos de arenas limosas con sales solubles que pueden superar el 5% en peso. Esta química agresiva acelera el deterioro de cimentaciones convencionales y obliga a soluciones de mejoramiento que trabajen con el terreno, no contra él. Las columnas de grava compactada desplazan lateralmente el suelo blando, crean drenaje vertical y aumentan la capacidad portante hasta 3 veces respecto al terreno natural. En Alto Hospicio, donde la napa freática es profunda pero las sales atacan, el diseño debe priorizar la granulometría del relleno y la separación entre columnas. Un ensayo de penetración SPT previo define la resistencia inicial, y la clasificación granulométrica del material de aporte asegura que el drenaje funcione sin obstruirse con finos salinos.
La columna de grava bien diseñada no solo soporta carga: drena, densifica y confina el suelo circundante en zonas sísmicas.
Metodología y alcance

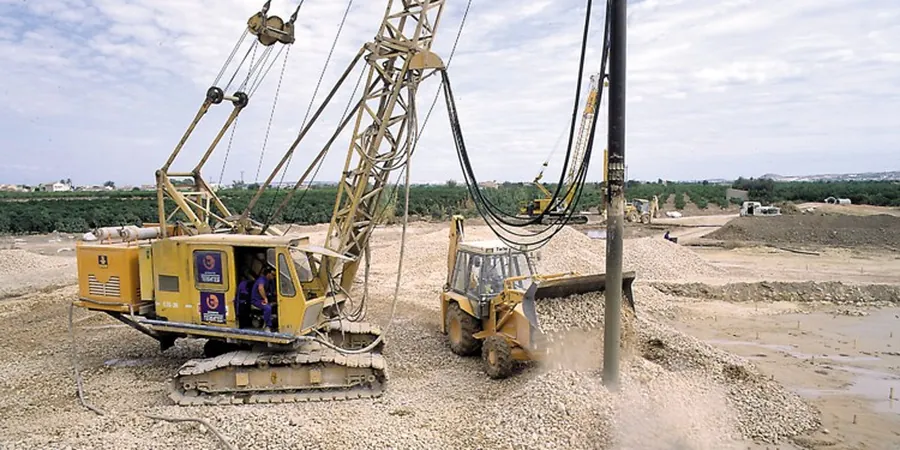

La NCh2369.Of2003 exige factor de modificación de respuesta sísmica R=6 para estructuras sobre suelo mejorado con columnas de grava en zona sísmica 3, que cubre toda la región de Tarapacá. El diseño en Alto Hospicio parte del diámetro de columna, típicamente 0.60 a 0.80 m, definido según la profundidad del estrato compresible y la carga de la estructura. La sustitución se verifica con área de reemplazo entre 10% y 35%, dependiendo de si el objetivo es control de asentamientos o aumento de capacidad portante. La malla triangular da mejor confinamiento pasivo que la cuadrada. El vibrosustitución con alimentación por fondo evita derrumbes en los primeros metros de arena suelta, comunes en la terraza costera de Alto Hospicio. Cada columna actúa como dren vertical, acelerando la consolidación de los finos intercalados y disipando presiones de poro durante sismos. El control de calidad exige ensayos de carga en al menos el 2% de las columnas ejecutadas.
Consideraciones locales
Un galpón logístico en el sector La Tortuga de Alto Hospicio se cimentó originalmente con zapatas corridas sobre arena limosa salina. A los 18 meses, los asentamientos diferenciales superaron los 8 cm y las bases de hormigón mostraban eflorescencias blancas por ataque de sulfatos. La solución incluyó 210 columnas de grava de 0.70 m de diámetro, con separación de 2.10 m en malla triangular, alcanzando 9 m de profundidad hasta apoyar en el estrato de grava densa. El relleno se lavó para bajar el contenido de sulfatos por debajo del 0.3%. A 3 años de la intervención, los asentamientos residuales son menores a 1 cm. Saltarse el análisis químico del suelo en Alto Hospicio es el error más frecuente: las sales atacan tanto el hormigón como el acero de refuerzo, y una columna de grava con relleno contaminado pierde permeabilidad y capacidad drenante en menos de 5 años.
Preguntas frecuentes
¿Qué rango de inversión tiene un diseño de columnas de grava en Alto Hospicio?
El costo varía según la profundidad, diámetro y cantidad de columnas. Para proyectos en Alto Hospicio, el rango de inversión por diseño y supervisión técnica oscila entre $614.000 y $2.736.000, dependiendo de la complejidad del perfil de suelo y la extensión del mejoramiento requerido.
¿Cómo afecta la salinidad del suelo de Alto Hospicio al diseño de columnas de grava?
La alta concentración de sales solubles obliga a especificar relleno granular lavado con menos de 0.5% de sulfatos. Además, se debe proteger el hormigón de las estructuras superiores con cemento resistente a sulfatos y recubrimientos mínimos de 7 cm según NCh3171.
¿En qué tipo de suelos de Alto Hospicio funcionan mejor las columnas de grava?
Funcionan de manera óptima en las arenas limosas y limos arenosos de la terraza costera, donde la cohesión es baja pero hay confinamiento lateral suficiente. En suelos con más de 30% de arcilla, el confinamiento pasivo se reduce y se debe evaluar la combinación con precarga o drenes verticales.
